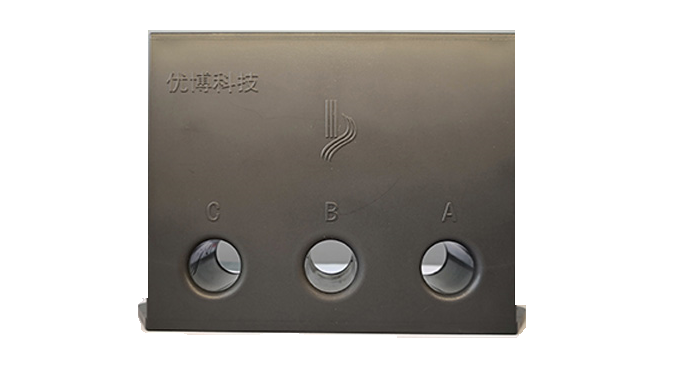

EK-21 不平衡、缺相、過載、相序（錯相）保護 【一路常開輸出】

EK-22 不平衡、缺相、過載 【一路常開輸出】

功能介紹

電流顯示：在正常工作狀態下（待機）循環顯示三相電流值，切換間隔為3秒鐘，在故障工作狀態下循環鎖定顯示故障時的三相電流值，便于查找故障原因。

過載保護：當檢測到任何一相電流超過所設定的整定電流時，保護器斷開負載。

缺相保護：當檢測到缺相或者嚴重不平衡（不平衡值超過50%）時，保護器斷開負載。

不平衡保護：公式：（最大值-最小值）÷最大值×100%

例：A相20A，B相25A，C相22A，不平衡值=（25-20）÷25×100%=20%，當檢測到超過設定的不平衡值，保護器動作，斷開負載。

錯相保護：當檢測到相位錯誤及錯相時，保護器斷開負載。

上電延時：當每一次重新上電后，負載端延時輸出。

技術指標

供電電源：AC220V±10% 50Hz

輸出接點功率：阻性AC220V/10A

外形尺寸：125mm（長）×40mm（寬）×86mm(高)

分辨率：小于100A時0.1A，大于等于100A時1A

電流控制范圍：2-125A
