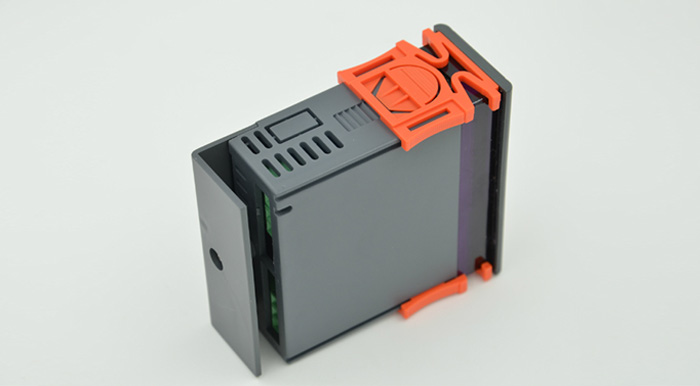

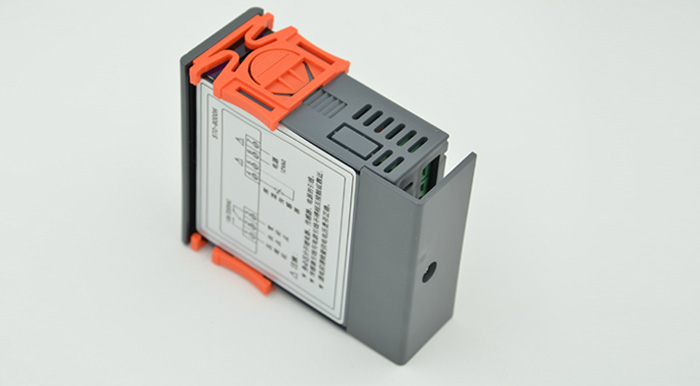

一、產品概述

A8000是一款通用的單傳感器溫度控制器，具備制冷、溫度超限報警等功能。壓縮機保護延時可調，通電后溫度超限報警延時可調。適用于冷庫、冷藏等制冷行業。

二、規格尺寸

☆ 面板尺寸：長75×寬34.5（毫米）；

☆ 安裝開孔尺寸：長71×寬29（毫米）；

☆ 整機尺寸：長75×寬34.5×深85（毫米）

三、技術參數

☆ 電源：220VAC +10%-15%, 50/60Hz；

☆ 整機功耗：≤3W；

☆ 測量范圍：-50℃～99℃；

☆ 控溫范圍：-50℃～90℃；

☆ 溫度分辨率：1℃；

☆ 測溫精度：-50℃～70℃時±1℃，其余±2℃；

☆ 制冷輸出節點容量：10A/277VAC，可直接驅動單相1/2HP及以下的壓縮機

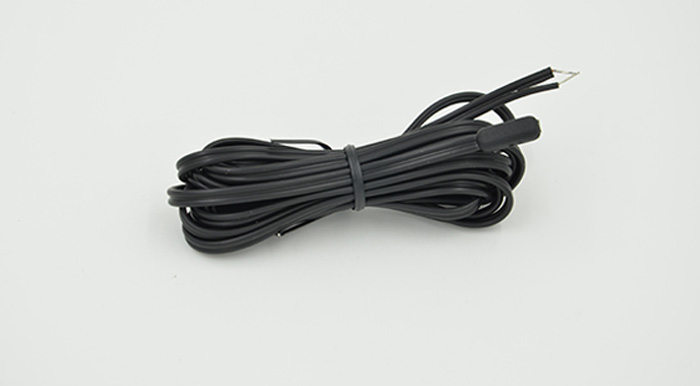

☆ 傳感器類型：NTC傳感器

☆ 前面板防護等級：IP65；

☆ 工作環境溫度：0℃～60℃；

☆ 工作環境濕度：20～85％（無結露）。

☆ 存儲溫度：-30℃～75℃；

四、按鍵操作說明：

查看參數設定值：

按下▲鍵，顯示設定的溫度上限；按下▼鍵，顯示設定的溫度下限；按下Set鍵，顯示設定的壓縮機保護時間；按下Rst鍵，顯示設定的溫度超限偏差。

修改參數設定值：

按下Set鍵3秒以上進入?yún)?shù)修改模式，顯示通電后最后調整的菜單選項，同時參數修改模式指示燈亮。

按▲鍵或▼鍵可上翻或下翻菜單選項；按Set鍵顯示當前菜單的參數設定值。

按住Set鍵不放，再按▲鍵或▼鍵可以調整當前菜單的參數設定值；同時按住Set鍵和▲鍵持續一秒以上可以快速上調當前菜單的參數設定值；同時按住Set鍵和▼鍵持續一秒以上可以快速下調當前菜單的參數設定值。

按Rst鍵或30秒內無任何按鍵操作則保存參數修改并返回正常溫度顯示狀態。

恢復參數設置：

機器通電時，首先檢查參數設置是否正確。如果檢查到錯誤，則顯示E1，同時蜂鳴器鳴響。此時按Set鍵將恢復默認參數設置并正常工作，建議此時重新設定參數。

按鍵功能列表：

控制輸出：

壓縮機：

庫溫高于或等于設定的溫度上限時壓縮機開啟，低于或等于設定的溫度下限時壓縮機關閉。庫溫傳感器故障后，壓縮機按照開15分鐘停30分鐘的比例運行。機器通電后或壓縮機關閉后運行完壓縮機保護時間才允許壓縮機再次開啟。

報警：

溫度超限偏差不為0時，庫溫高于設定的溫度上限+溫度超限偏差或低于設定的溫度下限-溫度超限偏差時閃爍顯示當前溫度，若機器已運行完通電后溫度超限報警延時則發生溫度超限報警，此時蜂鳴器鳴響。溫度回落到正常溫度范圍后解除報警。

存儲器故障時閃爍顯示E1且蜂鳴器鳴響；傳感器故障時閃爍顯示E2且蜂鳴器鳴響；庫溫高于99℃且低于120℃時顯示HH。

報警時按任意鍵可手動消音，但不改變報警顯示狀態。

指示燈狀態說明：

菜單說明：

安全規則：

★危險：

1、嚴格區分傳感器引線、電源線及輸出繼電器接口，不可錯接，繼電器不可過荷；

2、所有的接線更改都必須在斷開電源的情況下進行。

★警告：

本機器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕環境中使用；

★注意：

1、供電電壓應與機器上標注的電壓相一致，并保證供電電壓的穩定性；

2、為避免可能引入的干擾，建議傳感器引線與電力線保持適當距離。

故障代碼、原因及動作
