一、主要功能及特點：

1、制冷、化霜、控制多種方式選擇；

2、用戶菜單與管理者菜單分開設置，既方便普通用戶操作，又為高級管理留有充分的調節余地；

3、回差控制方式；溫度顯示分辨率0.1

4、多種保護和報警方式選擇；

5、具有COPYKEY功能（可選配）

二、主要技術參數

1. 測控范圍：-50~50℃   控溫范圍：-50~50℃

2. 電源電壓：220VAC  50HZ

3. 整機功耗：<5W

4. 環境溫度：0℃~+60℃

5. 相對濕度：20%~85%（不可結露）

6. 精度：±1℃

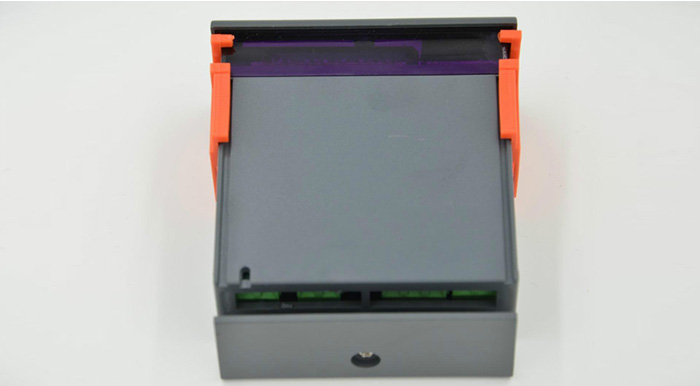

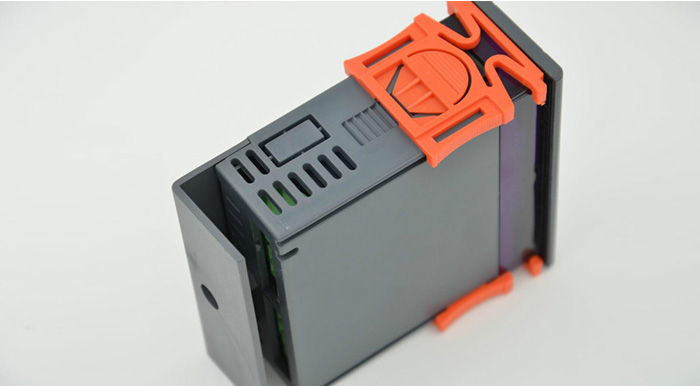

7. 整機尺寸：75*34.5*85（單位：毫米）

8. 安裝孔尺寸：71*29（單位：毫米）

9. 壓縮機繼電器容量：8A/220VAC

10. 風機化霜繼電器容量：8A/220VAC

11. 數碼顯示：三位數碼管+負號位+狀態指示燈《設置燈；制冷燈；化霜燈；風機燈》

三、功能介紹：

1、工作狀態說明

A、電熱化霜狀態下，風機延時設置為正：

啟動條件：當滿足條件a)、b)或者滿足條件a)、c)時，壓縮機繼電器吸合。

a)壓縮機延時超過設定的延時時間

b)庫溫高于設定溫度，強制制冷開始

c)非化霜狀態下，庫溫高于設定溫度+回差設定值

（當風機延時為負值時，在滿足其他啟動條件且壓機已經運行完延時數值的絕對值后壓縮機繼電器吸合。）

關閉條件：滿足以下條件之一，壓縮機繼電器斷開

a)庫溫低于設定溫度         b)化霜開始         c)強制制冷結束

B、熱氣化霜狀態下：

啟動條件：當滿足條件a)、b)、或者滿足條件a)、c)或者a)、d)時壓縮機繼電器吸合。

a)壓縮機延時超過設定的延時時間      b)非化霜狀態下，庫溫高于設定溫度+回差設定值

c)庫溫高于設定溫度強制制冷開始      d)化霜時

（當風機延時為負值時，在滿足其他啟動條件且壓機已經運行完設定的延時數值的絕對值后壓縮機繼電器吸合）

關閉條件：當滿足下列條件之一，壓縮機繼電器斷開：

庫溫低于設定溫度             化霜結束時              強制制冷結束時

2、化霜

當滿足以下條件時，化霜繼電器吸合：

★化霜延時滿足設定的化霜延時時間

★化霜溫度低于化霜停止溫度

★化霜周期到時或強制化霜開始時

當滿足以下任一條件時，化霜繼電器斷開：

★化霜時間運行結束

★化霜溫度高于化霜停止溫度

3、報警輸出

當報警輸出（F13）設置為0時，報警繼電器處于斷開狀態，此時機器取消繼電器報警功能

當報警輸出（F13）設置為1時，報警繼電器的導通和斷開按照蜂鳴器報警的設置運行

當報警輸出（F13）設置為2時，報警繼電器按照蜂鳴器的設置條件導通，但只有全部報警條件解除后，才能自動斷開。

4、報警功能

★當庫溫超過溫度上限報警值或低于溫度下限報警值并運行完報警延時后，數碼管閃爍，蜂鳴器報警。超上限時，數碼管閃爍顯示“rH”,超下限時，閃爍顯示“rL”。

★當庫溫超過量程上限或者探頭短路，閃爍"HHH”，蜂鳴器報警；當庫溫低于量程下限或傳感器斷路，閃爍“LLL”，顯示HHH或LLL時，壓縮機按照每停止45分鐘，運行15              分鐘的方式交替運行

★當化霜溫度超過設定的上限報警值或低于化霜溫度下限報警值且運行完設定的化霜報警延時時間后，蜂鳴器報警，數碼管在超上限時，閃爍顯示“EH”，在超下限時，閃爍             顯示“EL”

★按任意鍵可消除報警音但不改變顯示狀態。

在故障狀態下人為消除報警音后，如新的故障出現，不延時即閃爍顯示故障代碼。蜂鳴器將不再報警。直到排除了所有故障后，故障延時才會有效，蜂鳴器才能夠重新鳴叫。

5、部分更改參數將從調整后的下一運行周期執行。如需當前執行，可斷電后重新上電。

6、當顯示模式設置為化霜開始溫度開始化霜時，化霜結束后，化霜開始溫度仍然持續顯示10分鐘
