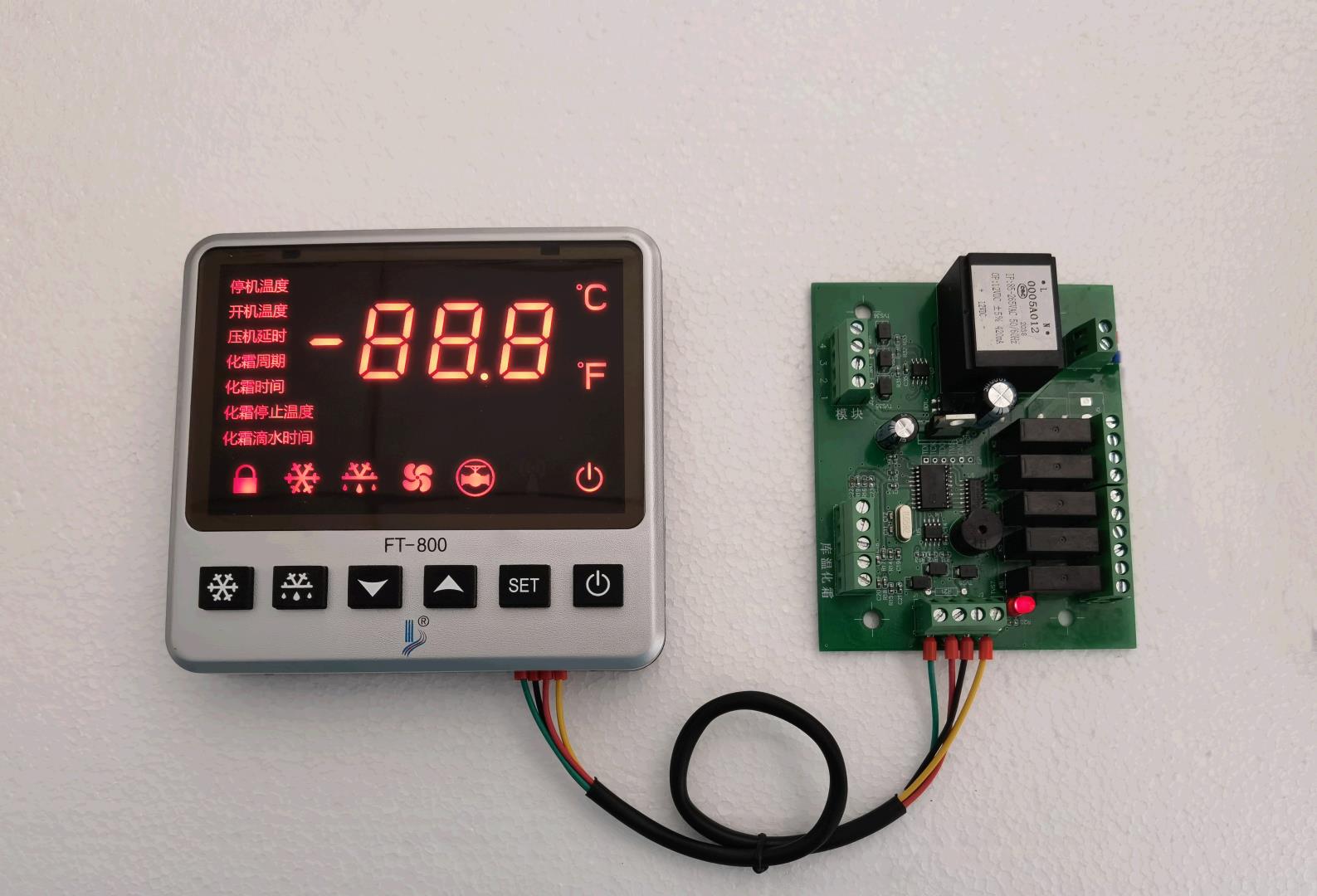

我司最新研發設計的分體溫控器FT-800以正式上線。新的分體溫控器具備制冷、化霜、風機、水泵和電磁閥五路控制輸出，同時帶有一路485通訊接口，配合我司遠程中繼模塊可實現冷庫的遠程控制。

產品概述

按鍵直接進入查看、設置參數，多指示顯示系統運行狀態，終端用戶脫離說明書能方便操作各種功能，無任何復雜的組合和難于理解參數，具備制冷、化霜、風機、水泵、電磁閥、遠程通訊等功能，適用于對冷庫溫度的控制。

主要功能

溫度測量、顯示、控制；溫度校正；制冷、化霜、風機、水泵、電磁閥控制輸出；溫度超限、超量程及傳感器故障報警等。

規格尺寸

1、顯示板尺寸：130×120（毫米）  2、電源板尺寸：108×90（毫米）

3、整機尺寸：長×寬×深（毫米） 4、傳感器線長：2米（含探頭長度）

技術參數

1、工作電壓：220VAC±10% 50HZ /60HZ

2、測量、控制溫度范圍：-50℃～85℃

3、測溫精度：±1℃ 顯示分辨率  0.1℃

4、制冷、化霜、風機、水泵、電磁閥輸出觸點容量：5A/220VAC

5、傳感器類型：NTC（10KΩ/25℃，B值3435K）

6、工作環境溫度：0℃～60℃

7、工作環境濕度：20%～85% 不可結露

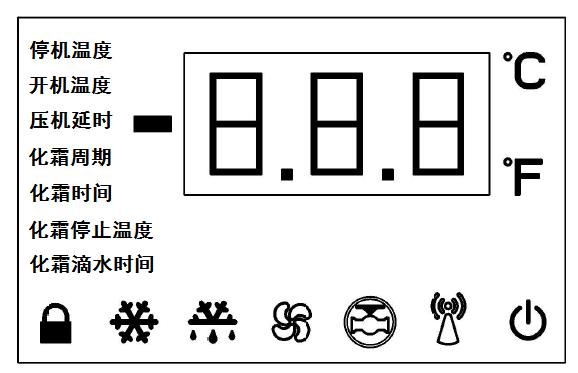

面板示意圖

 運行指示燈狀態表

按鍵說明:如圖所示

制冷鍵\化霜鍵\下調鍵\上調鍵\SET鍵\開關鍵;

操作及參數說明

用戶菜單

系統菜單

控制器在鎖定狀態下，按住“▲”5秒鐘后，可以將鎖定的控制器解鎖，同時“鎖”指示燈滅；控制器在非鎖定狀態下，按住“▲”5秒鐘后，可以將控制器上鎖，同時“鎖”指示燈亮；控制器在無任何按鍵動作30秒后自行鎖定。

    用戶菜單設置：在非鎖定狀態下運行時，按下并立即松開“SET”鍵，“停機溫度”指示燈亮?xí)r，則表明進入用戶菜單設置，以后每按下并立即松開“SET”鍵一次，則進入下一項參數設置（可循環操作），相應的參數指示燈亮。進入用戶菜單后，按“▲”或“▼”鍵可修改顯示窗里的設定參數。

  系統菜單設置：在非鎖定狀態下運行時，按住“SET”鍵持續5秒以上至顯示窗顯示“F1”時，則表明進入系統菜單設置。按“▲鍵”或“▼鍵”可轉換參數代碼項；按下并立即松開“SET”鍵顯示相應的參數值，按“▲鍵”或“▼鍵”進行參數調整，按住“▲鍵”或“▼鍵”不放，可以進行參數快速調整；按下并立即松開“SET”鍵暫時存數所修改的參數數值，返回顯示參數代碼。參數指示燈全滅。

  在參數設置狀態下按住“SET”鍵持續3秒以上或30秒內無按鍵動作，則退出參數設置狀態。

“化霜”鍵說明：

在運行狀態下，化霜時間及化霜周期設置均不為0時，在非化霜狀態下且化霜傳感器溫度小于所設定的化霜停止溫度時，按住“化霜”鍵持續5秒以上可進入強制化霜狀態，化霜指示燈亮。

在運行狀態下，化霜時按住“化霜”鍵5秒以上則可退出化霜狀態?；甘緹魷纭?/span>

“制冷”鍵說明：

    在運行狀態下，在非化霜、非制冷、非化霜滴水時，當庫溫溫度大于停機溫度且小于開機溫度時，按住“制冷”鍵持續5秒以上則可進入強制制冷狀態，壓縮機延時未到設定的壓機延時時間時，制冷指示燈閃爍；壓縮機延時超過設定的壓機延時時間時，水泵指示燈亮，水泵啟動，運行完設定的水泵開啟充水時間后，壓縮機啟動。

在運行狀態下，制冷時按住“制冷”鍵持續5秒以上則退出制冷狀態。水泵延時停機，水泵指示燈滅。

蜂鳴器報警消音說明：

在運行狀態下，按下并松開任意鍵，可消除本次蜂鳴器報警聲響；

“▼”鍵說明：

在運行狀態下，持續按下“▼”鍵3秒，顯示窗顯示化霜傳感器溫度，3秒后自動退出。

功能控制輸出

1）制冷控制

壓縮機啟動條件（同時滿足下述條件）：

a）、壓縮機延時超過設定的壓機延時時間；

b）、水泵開啟后并運行完水泵充水時間；

c）、非化霜、非化霜滴水狀態下庫溫≥設定的開機溫度時或強制制冷時或熱氣化霜時；

壓縮機關閉條件（滿足下述任一條件）：

a）、庫溫≦設定的停機溫度時；           b）、電熱化霜開始時；

c）、熱氣化霜結束時；                   d）、強制制冷結束時；

2）化霜控制

化霜啟動條件（同時滿足下述條件）：

a）、化霜時間和化霜周期設置均不為0時；

b）、化霜傳感器溫度小于所設定的化霜停止溫度；

c）、化霜周期設定的時間到，或強制化霜開始；

化霜結束條件（滿足下述任一條件）：

a）、化霜時間設置為0時；  b）、化霜周期設置為0時；

c）、化霜運行時間結束；    d）、化霜溫度高于化霜停止溫度；

e）、化霜時按“強制化霜”鍵結束化霜；

采用熱氣化霜前，壓縮機先停機，延時后再啟動化霜，保證機組系統的穩定性。熱氣除霜后，化霜滴水設置大于2分鐘，化霜滴水結束后，壓縮機才可以在滿足條件的情況下啟動。

3）風機控制

 風機受壓縮機時間控制

 -300～-1：風機提前壓縮機1～300秒啟動，化霜和滴水時關閉；

 0：風機與壓機同啟，化霜和滴水時關閉；

 c：風機持續運轉（滴水后無延時啟動），化霜和滴水時關閉；

 d：風機持續運轉，化霜和滴水時停止，化霜和滴水時關閉；

 1～300：風機滯后壓機1～300秒啟動，化霜和滴水時關閉；

4）水泵控制

開始制冷時先開水泵，水泵運行完所設定的預充水時間后，再啟動壓縮機。制冷結束壓縮機停止后，水泵將延時一段時間停止。

5）閥門控制

壓縮機開機時，閥門打開；壓縮機停機后，閥門將延時一段時間(F8)關閉。

6）報警輸出

在運行狀態下，當發生傳感器故障、傳感器溫度超量程、傳感器溫度超限時，蜂鳴器響。按下并松開任意鍵，可消除本次蜂鳴器報警聲響；

接線圖

故障代碼功能表

安全規則

★危險：

1、嚴格區分傳感器引線、電源線及輸出繼電器接口，不可錯接，繼電器不可荷；

2、所有的接線更改都必須在斷開電源的情況下進行。

★警告：

本機器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用；

★注意：

1、供電電壓應與機器上標注的電壓相一致，并保證供電電壓的穩定性；

2、為避免可能引入的干擾，建議傳感器引線與電力線保持適當距離。
